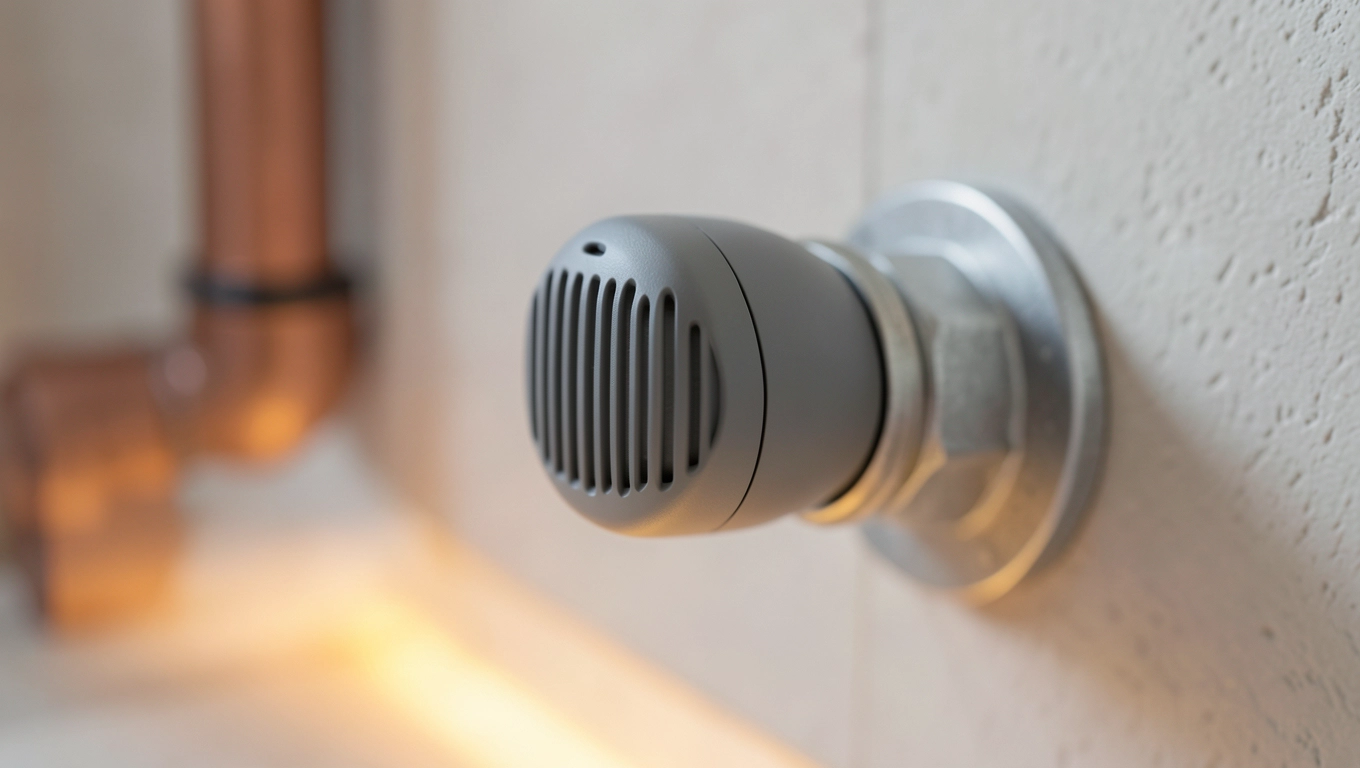

Głowica termostatyczna do podłogówki rtl – jak wybrać i zamontować
Nieudana regulacja podłogówki potrafi napsuć krwi, zwłaszcza gdy podłoga raz grzeje za mocno, to znów prawie zimna. Głowica termostatyczna do podłogówki RTL ogranicza temperaturę wody powrotnej, chroniąc posadzkę i wyrównując pracę pętli. Właściwy dobór oraz montaż zaworu na powrocie decydują o komforcie, reakcji układu i zużyciu energii.
- Zawór rtl prosty czy kątowy, który do twojej podłogówki
- Montaż głowicy rtl na powrocie krok po kroku
- Najczęstsze błędy przy głowicy rtl do ogrzewania podłogowego
- Kompatybilność i dobór głowicy do instalacji
- Konserwacja i eksploatacja zaworu RTL
Zawór rtl prosty czy kątowy, który do twojej podłogówki
Zestaw RTL działa jak regulator wsteczny. Głowica z czujnikiem mierzy temperaturę czynnika wracającego do rozdzielacza i zamyka przepływ, gdy zostanie osiągnięta nastawa. Po wychłodzeniu pętli zawór ponownie się otwiera, dzięki czemu kompensuje nadmierny przepływ w krótszych obwodach.
| Element | Funkcja | Korzyść |
|---|---|---|
| Głowica z czujnikiem | odczyt temperatury powrotu i sterowanie trzonkiem | ograniczenie przegrzania posadzki |
| Zawór z wkładką | zmiana natężenia przepływu | lepsze wyrównanie hydrauliczne pętli |
| Nakrętka M30x1,5 | mocowanie głowicy | rozbieralność i łatwa obsługa |
W układzie podłogowym ogranicznik temperatury powrotu podłogówka sprawdza się przy rozdzielaczu, po stronie powrotnej każdej pętli. Montaż na zasilaniu jest niedopuszczalny, ponieważ regulowałby temperaturę gorącej wody wlotowej zamiast faktycznego ciepła wracającego z pomieszczenia.
Kuty korpus z mosiądzu, średnica 3/4 cala i połączenie M30x1,5 zapewniają typowe parametry dla rozdzielaczy niskotemperaturowych. Przy ciśnieniu roboczym do 10 barów urządzenie jest przeznaczone do wody o temperaturze 20-50°C. Hmm oznacza brak udokumentowanej wartości.
Wersja prosta
Sprawdzi się, gdy rura powrotna biegnie prostopadle do rozdzielacza i pozostaje dostępna od czoła. Jest tańsza oraz łatwiejsza do serwisowania, lecz nie pasuje do każdej narożnej zabudowy. Nie należy jej stosować na siłę, jeśli jej oś koliduje ze ścianą.
Wersja kątowa
Ułatwia prowadzenie przewodu równolegle do rozdzielacza, co ma znaczenie w szafkach i ciasnych wnękach. Zajmuje więcej miejsca na głębokość, ale ogranicza liczbę łuków i naprężeń. Przy otwartej zabudowie często wygodniejsza okazuje się wersja prosta.
Orientacyjny koszt wynosi około 150-300 zł za komplet. Cena samego zestawu nie uwzględnia rozdzielacza, kształtek ani robocizny, dlatego tabela służy jedynie do porównania wariantów.
Montaż głowicy rtl na powrocie krok po kroku
Przed rozpoczęciem pracy zamknij zawory odcinające, zatrzymaj pompę i opróżnij tylko montowany odcinek. Pełne opróżnianie całej instalacji nie jest potrzebne, o ile można bezpiecznie podłączyć nowy obwód. Miejsce pracy powinno pozostać suche, a złącza pozbawione starego silikonu.
Zawór rtl 3/4 do ogrzewania podłogowego zamontuj wyłącznie na rurze powrotnej. Strzałka na korpusie musi być zgodna z kierunkiem przepływu wskazującym rozdzielacz, ponieważ odwrotne ustawienie zaburzy odczyt czujnika i działanie ogranicznika.
Nakręć głowicę Thera-RTL T6102 na złącze M30x1,5 bez przekraczania momentu dokręcania. Przy prawidłowym osadzeniu obudowa nie powinna uderzać o ścianę ani korpus zaworu. Takie ustawienie zabezpiecza kapilarę i ułatwia późniejszy odczyt skali.
Ustaw temperaturę roboczą zwykle w zakresie 25-40°C, uwzględniając rodzaj posadzki, izolację i projektowaną temperaturę pomieszczenia. Niższa wartość ogranicza oddawanie ciepła, natomiast wyższa może przegrzać jastrych. Dokładną nastawę weryfikuje się termometrem przy powrocie po około 20 minutach pracy.
Po odkręceniu medium sprawdź połączenia suchym ręcznikiem, nie dotykając ich bezpośrednio. Drobne kapanie może pochodzić z odpowietrznika, dlatego obserwuj oznaczone miejsce przez kilka minut. Montaż zgodny z PN-EN 215 wymaga kontroli pozycji pracy oraz szczelności przed normalną eksploatacją.
Ważne: instalacje o temperaturze zasilania przekraczającej 50°C wymagają projektu mieszanego albo układu wysokotemperaturowego. Zestaw nie jest przeznaczony do zabezpieczania rur przed wrzątkiem, lecz do ograniczania temperatury powrotu w niskotemperaturowej podłogówce.
Najczęstsze błędy przy głowicy rtl do ogrzewania podłogowego
Montaż na zasilaniu prowadzi do przegrzania posadzki, ponieważ czujnik widzi wodę o najwyższej temperaturze, a nie tę, która faktycznie wraca z pętli. Taki błąd może zakończyć się pękaniem wylewki, odkształceniem paneli i nadmiernym zużyciem energii.
Brak głowicy pozostawia pętle bez indywidualnego ogranicznika temperatury powrotu. Krótsze odcinki otrzymują wtedy za dużo wody, podczas gdy dłuższe pozostają niedogrzane. Zastąpienie głowicy zwykłym korkiem nie zapewnia automatycznej kompensacji hydraulicznej.
Użycie urządzenia w instalacji wysokotemperaturowej przekracza dopuszczalny zakres pracy wkładki i czujnika. Elementy mogą stracić właściwości, a uszkodzenie nie zawsze będzie od razu widoczne. Parametry projektowe trzeba porównać z kartą techniczną przed zakupem.
Pominięcie odpowietrznika na rozdzielaczu zwiększa ryzyko zapowietrzenia pętli po ponownym napełnianiu. Powietrze zaburza odczyt temperatury i powoduje szumy, dlatego układ należy odpowietrzyć przed właściwą kalibracją. Kolejna częsta pomyłka to zbyt mocne dokręcenie głowicy, prowadzące do uszkodzenia gwintu M30x1,5.
| Parametr | Wartość | Znaczenie praktyczne |
|---|---|---|
| Przyłącze zaworu | 3/4 cala | musi odpowiadać rozdzielaczowi i przewodom |
| Mocowanie głowicy | M30x1,5 | zapewnia zgodność z systemem sterowania |
| Czynnik | woda 20-50°C | wymaga niskotemperaturowego źródła ciepła |
| Ciśnienie | PN10, do 10 barów | nie obejmuje typowych instalacji o wyższym ciśnieniu |
| Korpus | kuty mosiądz | odporny na korozję i łatwy do obróbki |
| Hmm | brak danych | nie podlega ocenie |
Kompatybilność i dobór głowicy do instalacji
Przed zakupem sprawdź cztery elementy: obecność ogrzewania podłogowego, średnicę 3/4 cala, przyłącze M30x1,5 oraz miejsce na powrocie. Zestaw współpracuje z rozdzielaczami i siłownikami przystosowanymi do tego standardu gwintu. Nie należy dobierać go wyłącznie na podstawie liczby pętli.
Dla powierzchni do 20 m² można przyjąć orientacyjnie jeden zestaw na każdy obwód, lecz faktyczną potrzebę określa projekt hydrauliczny. Dłuższa pętla, nietypowe opory albo mieszany układ grzejnikowo-podłogowy mogą wymagać dodatkowego regulatora różnicy ciśnień. Sam zawór kątowy czy prosty nie zastępuje pompy ani zaworu mieszającego.
W układzie grzejnikowo-podłogowym głowica może ograniczać przepływ wyłącznie w obwodzie podłogowym, jeśli zasilanie zostało wcześniej obniżone. W przeciwnym razie zawór szybko zamyka przepływ, lecz woda nadal krąży i oddaje ciepło przez grzejniki. Prawidłowy rezultat zależy więc od temperatury medium przed zaworem.
Konserwacja i eksploatacja zaworu RTL
Kontroluj nastawę przed każdym sezonem grzewczym i po dłuższej przerwie w użytkowaniu. Głowica powinna swobodnie poruszać się po skali, a wskazanie odpowiadać temperaturze mierzonej na powrocie. Raz w roku sprawdź też, czy korpus nie przecieka i czy przewody nie opierają się o nią naprężająco.
Wkładkę UBG można wyjąć po odcięciu i opróżnieniu danego odcinka. Opłucz ją czystą wodą, usuń osad, a zużytą uszczelkę wymień na nową. Czyszczenie jest potrzebne dopiero wtedy, gdy zawór zaczyna pracować nierówno lub nie domyka się przy wymaganej temperaturze.
Głowica nie ma sztywnego terminu wymiany co określoną liczbę sezonów. Przy braku zniszczeń może pracować znacznie dłużej, choć po kilku latach warto sprawdzić reakcję na zmianę nastawy. Wymień ją, gdy czujnik zawyża odczyt, trzonek się zacina albo obudowa traci szczelność.
Wskazówka montażowa: podczas doboru wersji prostej lub kątowej odrysuj rozmieszczenie rozdzielacza, szafki i rur. Rozwiązanie, które na pierwszy rzut oka wygląda na wygodniejsze, po przykręceniu głowicy może okazać się niedostępne serwisowo.
Najważniejsza kontrola przed zakupem: upewnij się, że potrzebujesz ogranicznika temperatury powrotu, a nie zwykłego zaworu odcinającego. Pierwszy reaguje na ciepło wody, drugi jedynie ręcznie zamyka lub otwiera przepływ, dlatego ich zadania w instalacji są zupełnie różne.
Zawór RTL 3/4 do ogrzewania podłogowego warto wybrać po sprawdzeniu karty technicznej, kierunku przepływu oraz ilości miejsca przy rozdzielaczu. Prawidłowo zamontowana głowica termostatyczna do podłogówki rtl ogranicza przegrzanie, stabilizuje pracę pętli i zmniejsza straty wynikające z nadmiernego przepływu. Przed zamówieniem porównaj dostępny wariant z rysunkiem zabudowy, a kartę techniczną zachowaj razem z dokumentacją instalacji.
